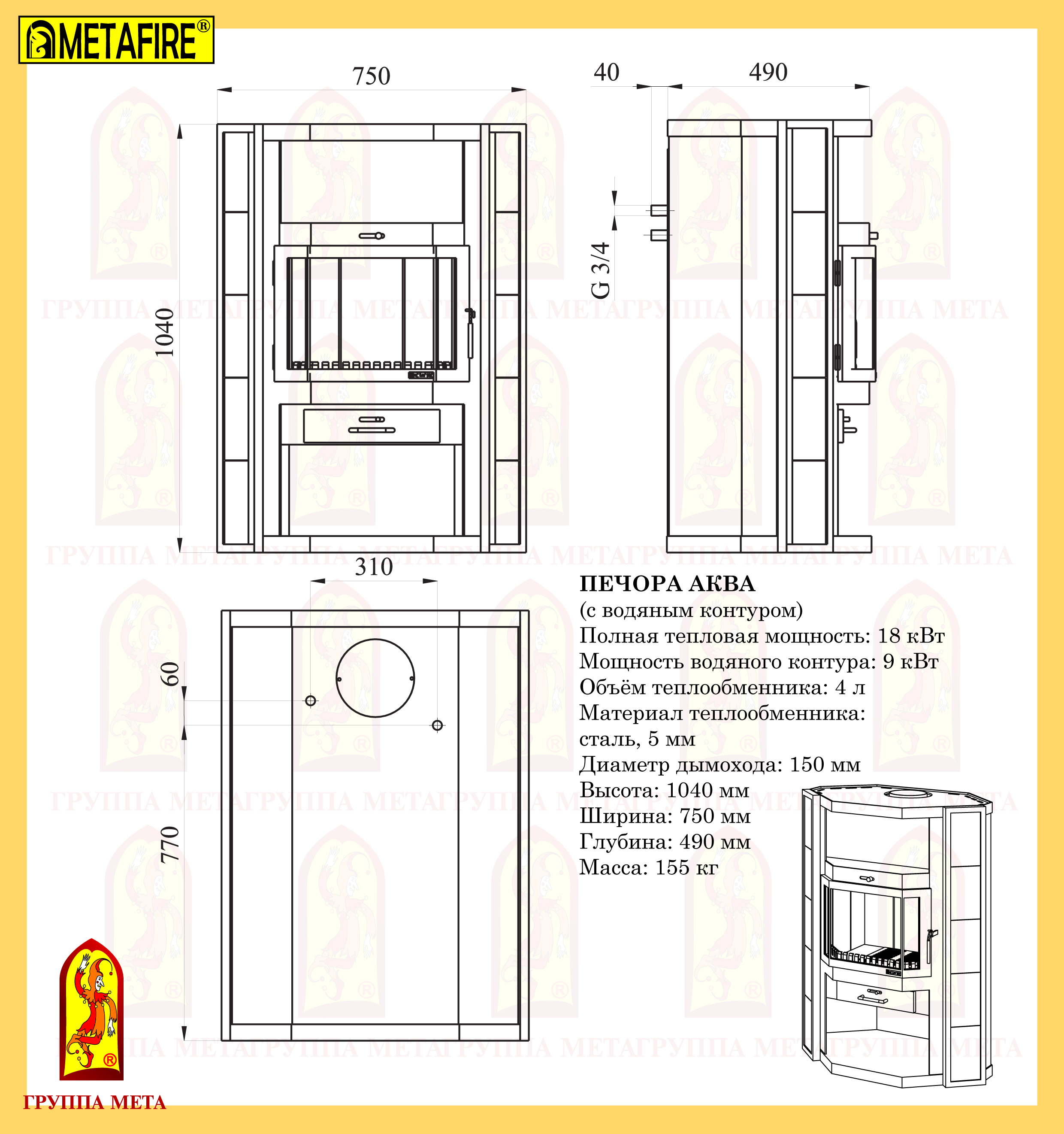

СХЕМА ПЕЧОРА АКВА

Печь камин ПЕЧОРА АКВА

(с водяным контуром)

Полная тепловая мощность: 18 кВт
Мощность водяного контура: 9 кВт
Объём теплообменника: 4 л
Материал теплообменника:
сталь, 5 мм
Диаметр дымохода: 150 мм
Высота: 1040 мм
Ширина: 750 мм
Глубина: 490 мм
Масса: 155 кг

Перечень компонентов системы отопления

Т - термометр
М - манометр
Р - циркуляционный насос (помпа)
G - ресивер (гидробак)
F- фильтр механической очистки
R - радиатор
V1 - предохранительный клапан
V2 - воздушный клапан
V3 - сливной/заливной кран

ВНИМАНИЕ!
Во избежание повреждения элементов системы отопления запрещается эксплуатировать печи-камины АКВА подключенные к системе не заполненной теплоносителем
